电动汽车铸件自动测量检具

项目概况

客户的客户：电动汽车第一品牌。

和朋友合作开发一个电动汽车铸件支架自动测量检具, 该支架尺寸较大, 又是给第一品牌电动汽车供货, 客户要求非常高. 需要检具能准确测量出该铸件支架20多个关键形位公差参数(平面度、圆柱度、轮廓度等), 为此我们使用了100多个位移传感器, 并自研了形位公差计算算法, 接近了三坐标机的精度, 测量效率要比三坐标机高百倍.

项目包括检具机械部分、下位机PLC和上位机系统。 项目历时4个月. 项目整体时间虽紧, 无论是机械部件还是软件, 质量上没有妥协, 整体结果完全符合客户要求.

下位机

PLC 采用西门子1200 1214 DCDCDC

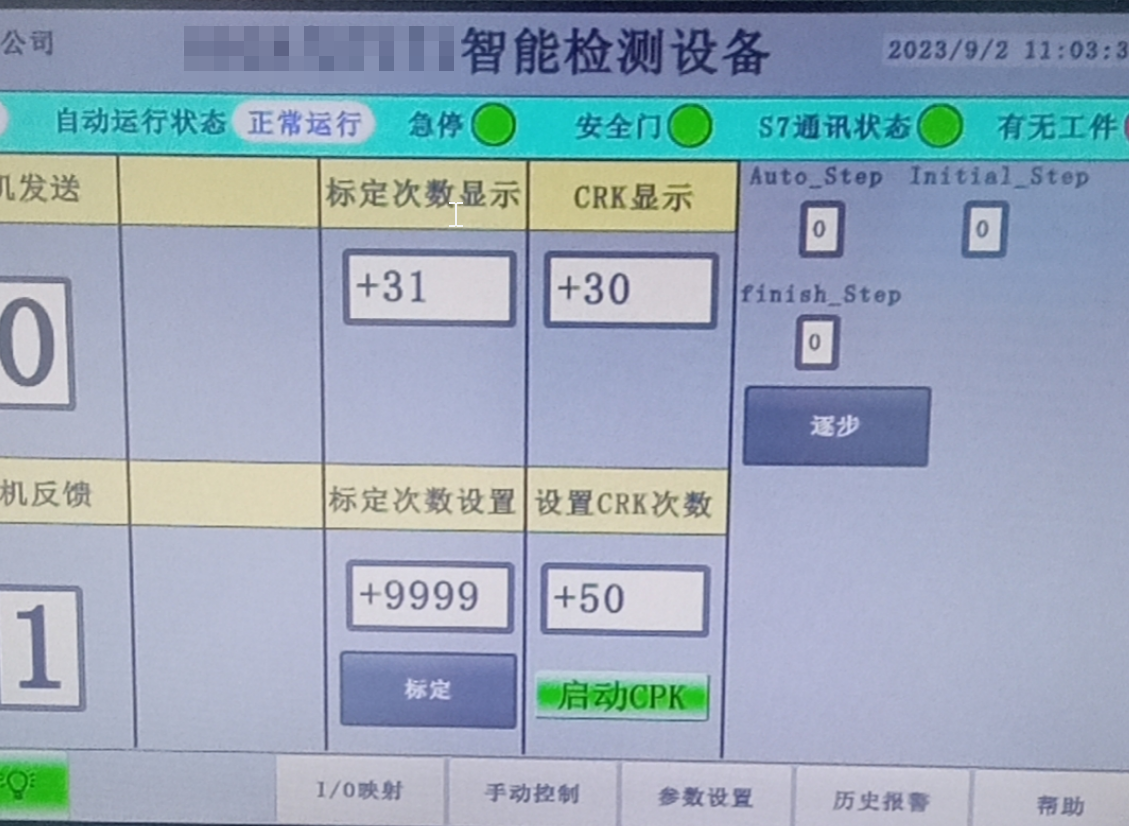

触摸屏截图:

上位机系统

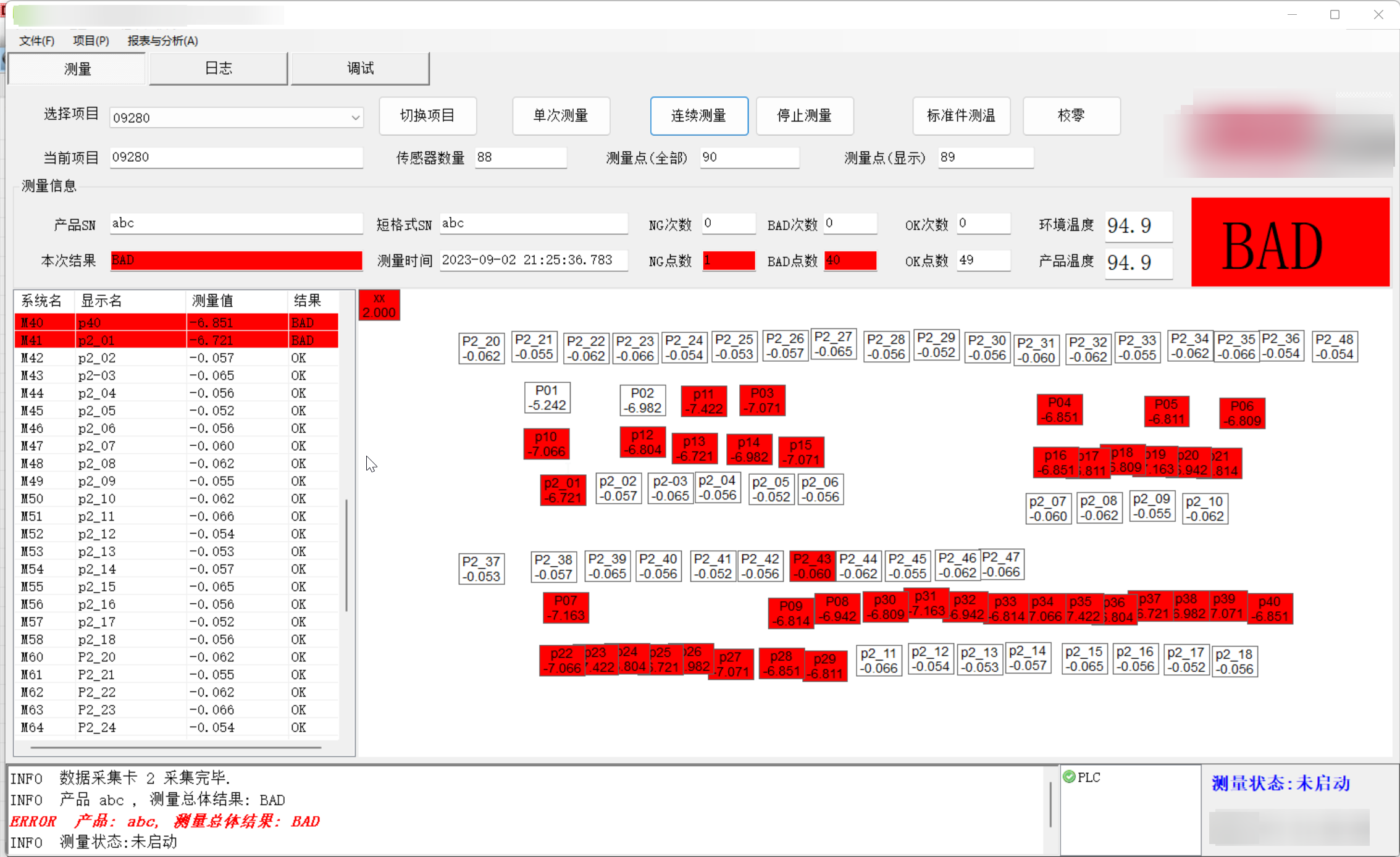

上位机截图:

代码统计:

如果您有类似需求，可以联系我，liuzhongwu2008@163.com
