OEE 机台整体效率监控

OEE 机台整体效率监控系统

客户：上海某中型机械制造工厂(近百台数控机床和加工中心)。 在各类加工制造行业，如何提高机台利用率，是每一个企业家都需要关注的，好处有:

• 能最大程度地减少机台采购数量
• 可以合理进行加工任务排期
• 提升用工效率, 降低用工成本

本项目关键点是如何准确获取机台状态, 我采用的是将机台指示灯信号接入到PLC上,然后通过上位机采集PLC数据.

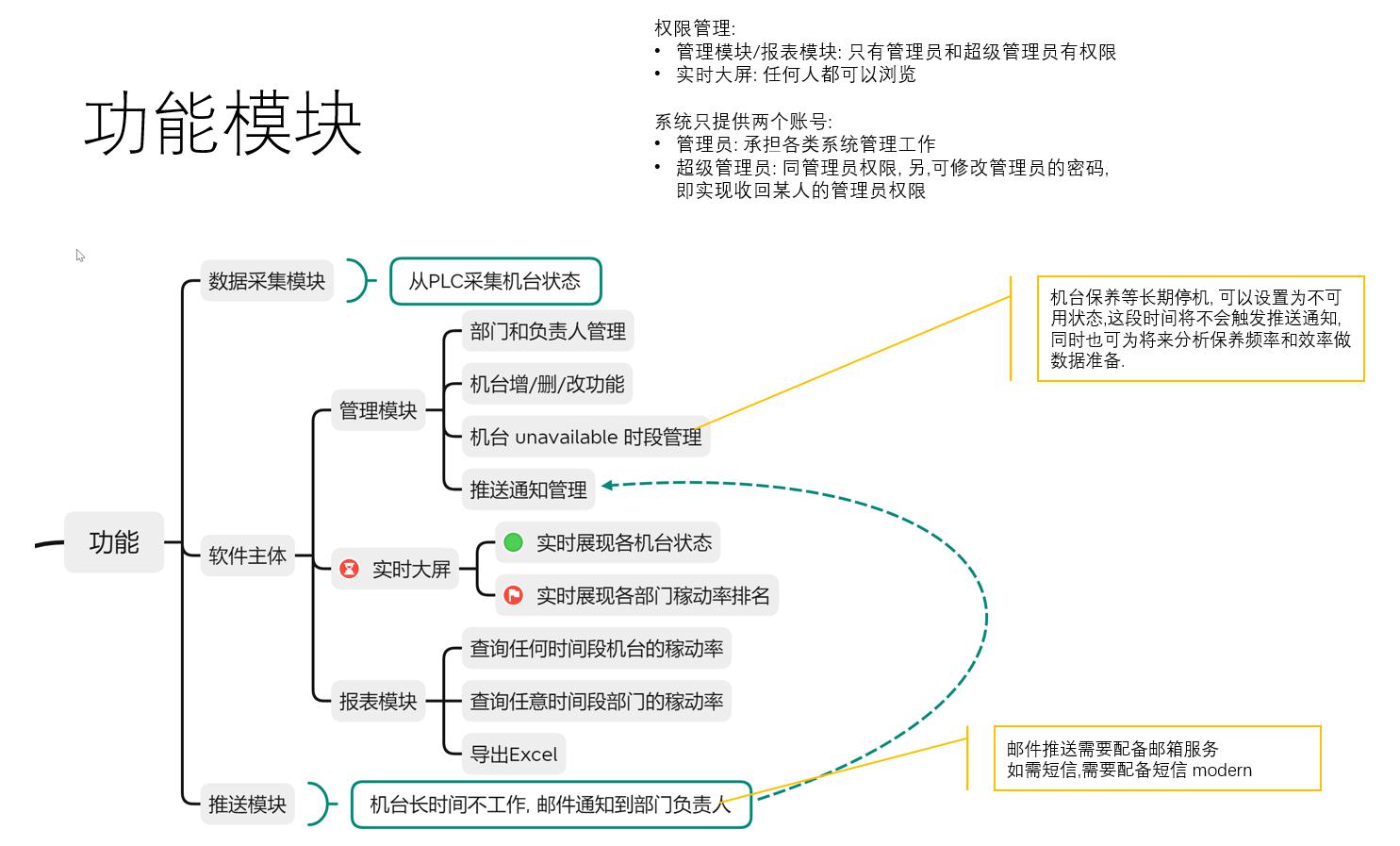

功能需求

• 以部门为单位，实时收机每台机台的稼动率，在汇总部门机台的总稼动率
• 大屏显示每个部门机台的稼动率
• 如果某个机台在给定时长不工作，可以推送消息给相关负责人

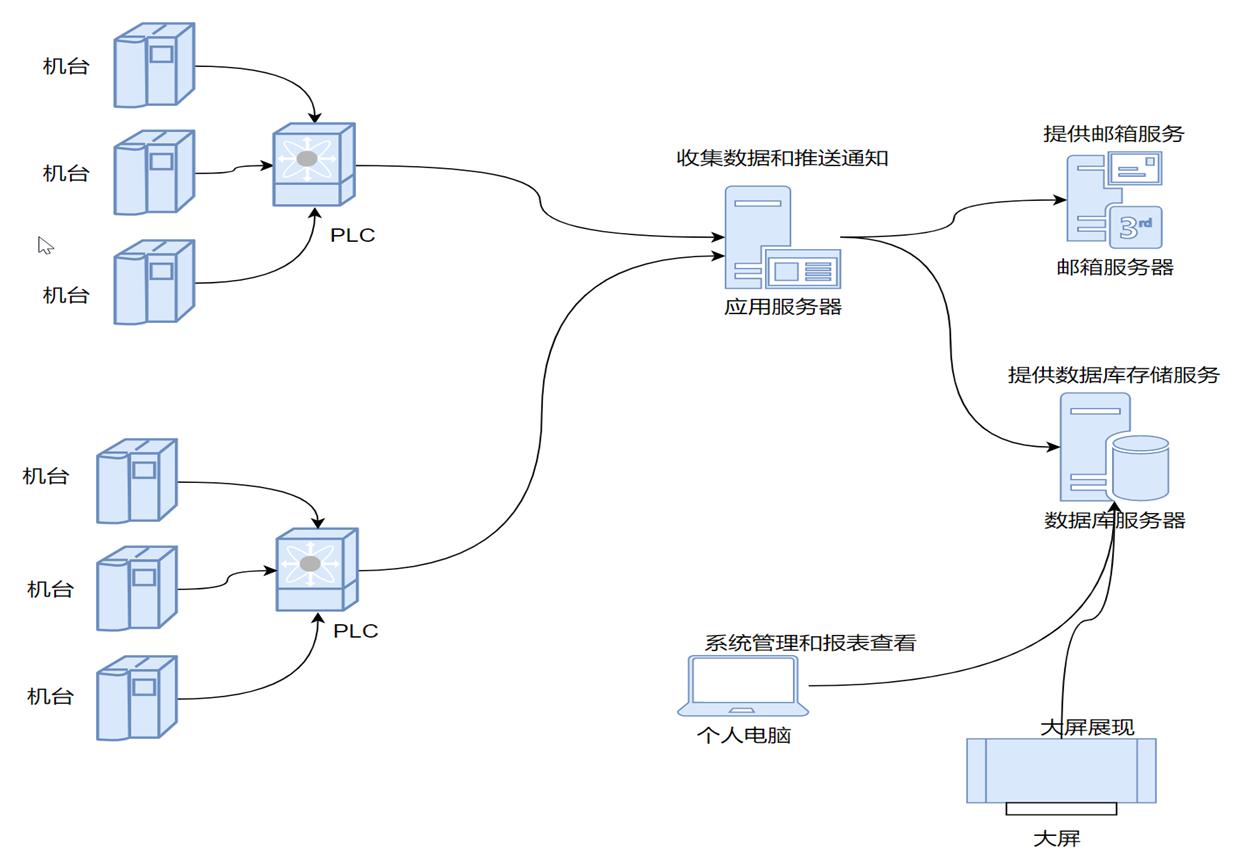

部署架构图

Oee.Main 程序配置

Oee.Main 程序提供系统管理和看板功能.

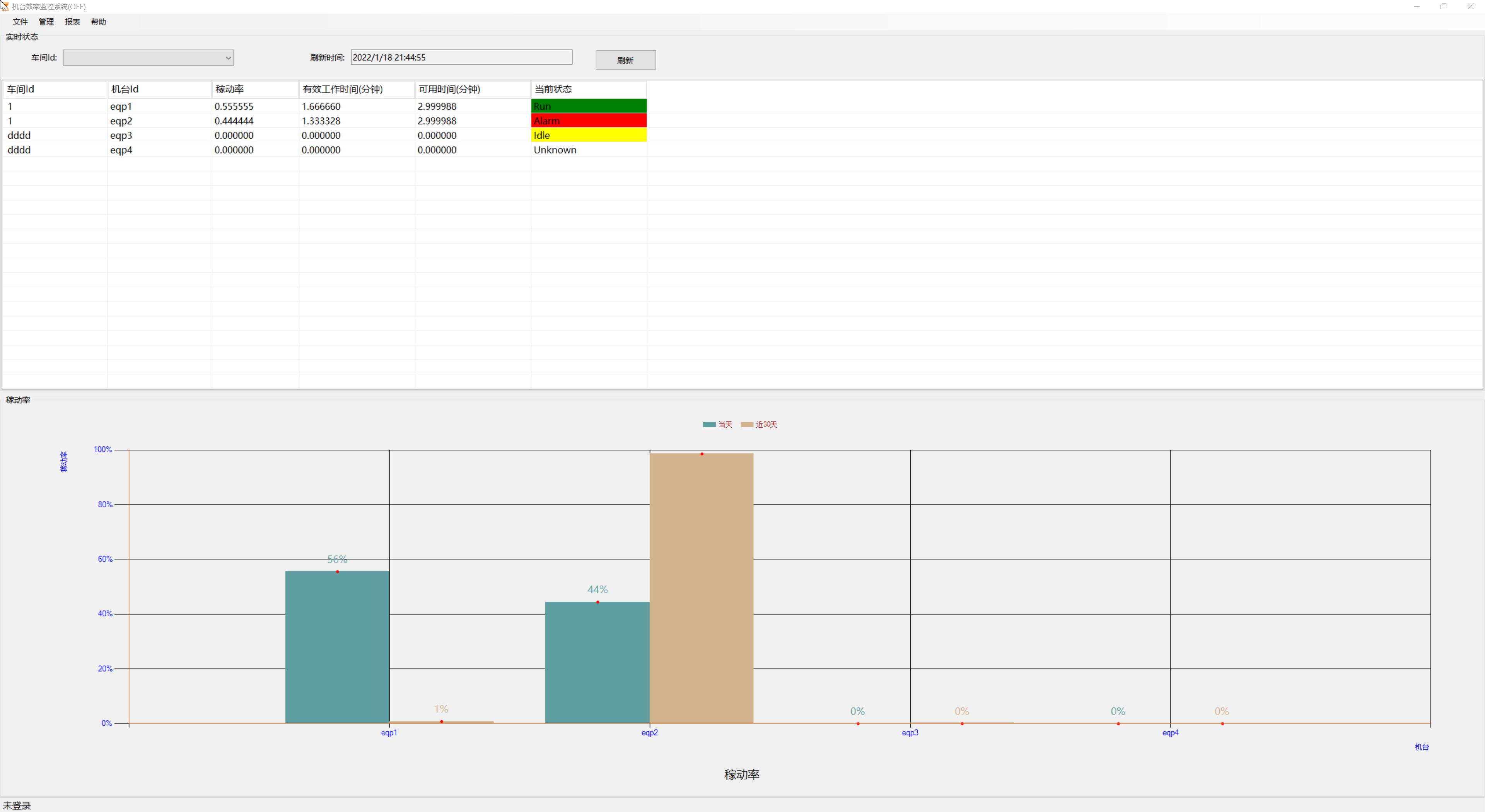

大屏看板界面:

管理菜单:
在使用之前, 需要完成系统基础数据维护工作.

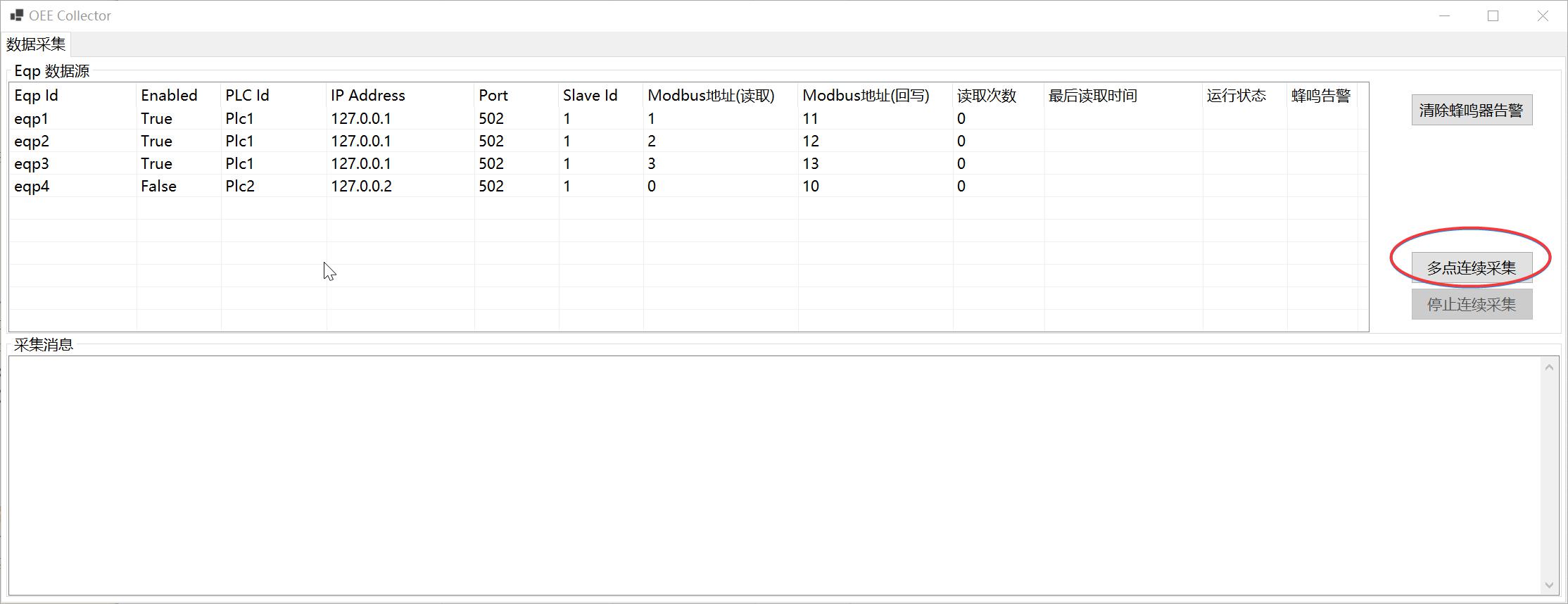

Oee.Collector 程序配置

Oee.Collector 程序负责从PLC中收集机台状态, 并完成状态的预处理工作, 将结果写入到 Oee 数据库中.
一个工厂可以启动多个 Oee.Collector 程序, 但应确保对于特定一个机台, 只能有一个 Oee.Collector 程序完成信号采集, 要防止多个程序重复收值.

• 红灯，设备故障, 读数为1
• 绿灯，设备生产运行中, 读数为2
• 黄灯，设备待料待机, 读数为3

如果您有类似需求，可以联系我，liuzhongwu2008@163.com
